ESTW - Simulator V8.515 nach SV2
mit Mausbedienung




ESTW Simulator - Simulation auf dem Windows PC


Dieser komplexe ESTW Simulator stellt die Bedienung und Abläufe in einem ESTW sehr realistisch dar. Die Lupen- und BERÜ-Bilder entsprechen nahezu dem Original. Die Züge fahren nach Fahrplan, welcher dem Programm beiliegt. Mit einem integrierten leistungsstarken Fahrplan Editor kann der Fahrplan den eigenen Bedürfnissen angepasst werden, es können auch ganz neue Fahrpläne erstellt werden.

Neu :
- Forum zum ESTW-Simulator
- Mehrspieler-Modus
- integrierter ZN-Spiegel ( RZÜ )

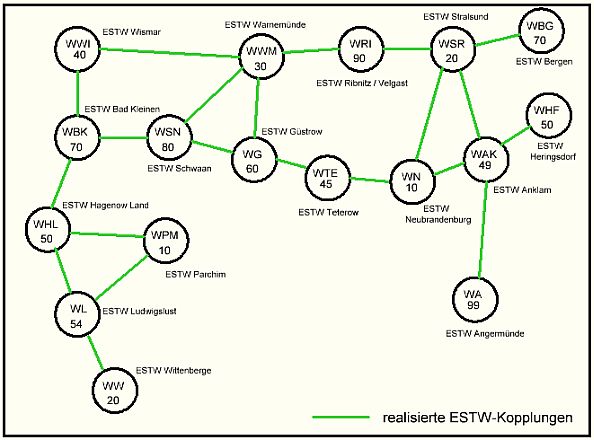

Die ESTW'n Bad Kleinen , Wismar , Schwaan, Güstrow, Warnemünde, Ribnitz, Stralsund und Bergen können über ein Netzwerk gekoppelt werden. Alle diese ESTW'n haben zu den bereits vorhandenen Fahrplänen zusätzlich einen Fahrplan aus dem Jahr 2021. Dieser ist mit den Fahrplänen der anderen ESTW'n abgestimmt. Somit können Züge diese ESTW'n kontinuierlich durchfahren wie im realen Betrieb. Im Mehrspieler-Mode können dann mehrere Fdl ( User ) ihr Können unter Beweis stellen. Über den TK-Monitor haben die Fdl eine Möglichkeit der gegenseitigen Kommunikation untereinander.




Aufgabe ist es, alle Züge entsprechend dem Fahrplan möglichst ohne Verspätung ans Ziel zu bringen. Auch gibt es zu bewältigende Rangieraufgaben. Wie im realen Stellwerksbetrieb, gibt es auch hier Störungen und Instandhaltungsarbeiten während des Betriebes. Störungen treten sporadisch auf.
Um allen Aufgaben gerecht werden zu können ist es notwendig sich mit der Bedienung eines elektronischen Stellwerkes vertraut zu machen.
In den Programmen sind auf der KA unter -Hilfe- eine ausführliche Bedienungsanweisung sowie einige Erläuterungen zu finden.



Ein-Monitor Betrieb :


Multi-Monitor Betrieb :


Multi-Monitor auf einem grossen Monitor ( 100% ) :


Multi-Monitor auf einem grossen Monitor ( 125% ):


RZÜ-Monitor ( Mausklick zum Vergrössern ):


Bei den Bahnen werden Weichen, Signale, Gleissperren etc. von einem zentralen Ort, den sogenannten Stellwerken, bedient. Auf grösseren Bahnhöfen kann es auch mehrerere Stellwerke geben. Diese Stellwerke sind dann miteinander verbunden um durchgehende Abhängigkeiten zu gewährleisten. Verantwortlich für diese hier aufgeführten Funktionalitäten ist der Fach-Bereich Eisenbahnsicherungstechnik.
Im Laufe der Zeit wurde die Sicherungstechnik bei der Bahn in mehreren Etappen revolutioniert. Angefangen mit Schlüsselwerken, mechanischen Stellwerken, elektromechanischen Stellwerken und verschiedenen Bauarten von Relaisstellwerken, ist nun der Durchbruch zu elektronischen, rechnergesteuerten Stellwerken endgültig vollzogen. Sehr viele Informationen zu den vielfältigen Bauformen findet man unter www.stellwerke.de




Die ESTW-Programme der älteren Version V7.xxx simulieren ein ESTW Stellwerk der Bauart SEL ALCATEL L90 aus den 90iger Jahren nach Systemvertrag 1 . Die Bedienung erfolgte damals über ein Bedientablett bzw. über eine Dateneingabetastatur.
Inzwischen wurden fast alle ESTW'n hochgerüstet entsprechend dem Systemvertrag 2. Dadurch erfolgt heute die Bedienung mittels einer Bedienmaus und einer Menü-Steuerung. Viele Estw'n werden zentral aus einer Betriebszentrale bedient. Auch wurden sehr viele Bahnhöfe inzwischen umgebaut, Bahnübergäng aufgelassen, Gleisanlagen erweitert und komplette Strecken hochgerüstet. SV1-ESTW'n finden nur noch wenig Anwendung.

Die neuen Simulationen der Versionen V8.xxx arbeiten nach Systemvertrag 2. D.h. die Bedienung erfolgt mit der Maus mittels Menusteuerung. Alternativ auch mit der Tastatur über die KA. Diesen Programmen ist ein Bildfahrplan sowie ein Zuglaufplan beigefügt .



Programmfunktionen :

- Netzwerk-Kopplung benachbarter ESTW ( ab V8.501 )
- integrierte Fdl-Suche für die ESTW-Kopplung ( Mehrspielermodus )
- integrierter ZN-Spiegel ( RZÜ )
- Mehr-Monitorbetrieb wählbar ( ab V8.351 )
- leistungsstarker Fahrplan-Editor für eigene Fahrpläne ( ab V8.401 )
- Beliebige Startzeiten
- Speichern und Laden von Zuständen in der Vollversion
- Züge Trennen , Lok Ab- und Ankoppeln und Rangieren
- Abwicklung von Arbeiten ( Instandhaltung, Weichenreiniger, Arbeitstrupps )
- Wählbar - mit oder ohne Arbeiten
- Abfahrt der Züge nach Plan
- integrierte KA ( Kommunikationsanzeige )
- integrierte SM ( Sammelmelder Übersicht )
- integrierter TK-Monitor
- Störungen werden sporadisch generiert, optional
- Lupen und Bereichsübersichten wie im Original
- Bildumschaltung auch mit den Pfeil-Tasten inkl. BERU
- bis zu 30 Züge gleichzeitig im ESTW - Stellbereich
- Rangierfahrstrassen integriert und befahrbar
- integrierter Fahrplan, Bildfahrplan und Zuglaufplan
- Fahrplanbetrieb ist AUS- und EIN-schaltbar
- Züge können manuell eingesetzt weden
- fast alle Befehle sind realisiert und ausführbar
- Bereichsübersicht steht wie im Original zur Verfügung
- Selbststellbetrieb ( SB ) voll einsetzbar
- vollständiger Befehlskatalog
- Störungen lassen sich teilweise simulieren
- Topologie ( Entfernungen/Geschwindigkeiten ) original umgesetzt
- einfache Online-Registrierung
- alternativ ist auch eine Offline-Freischaltung möglich



Einschränkungen der Demo-Version
-eingeschränkte Laufzeit
-kein Speichern und Laden von Zuständen




Simulationen zum Download :

Download-Seite / Bestellung Version SV1Version SV2
ESTW-Simulator Testhausen ( Übungs-ESTW )
8
8.515
ESTW-Simulator Neuenhagen
7.074
8.515
ESTW-Simulator Wismar
7.074
8.515
ESTW-Simulator Ribnitz
7.074
8.515
ESTW-Simulator Wittenberge
7.074
8.473
ESTW-Simulator Hagenow
7.074
8.473
ESTW-Simulator Ludwigslust
7.074
8.473
ESTW-Simulator Bad Kleinen
7.074
8.515
ESTW-Simulator Schwaan
7.074
8.515
ESTW-Simulator Güstrow
8
8.515
ESTW-Simulator Warnemünde / Rostock
8
8.515
ESTW-Simulator Parchim ( Crivitz )
8
8.515
NEU > ESTW-Simulator Stralsund
8
8.515
NEU > ESTW-Simulator Bergen ( Insel Rügen )
8
8.515
ESTW-Simulator Obertraubling
7.074
8.515
ESTW-Simulator Maxhütte
7.074
8.515
8
8
8
Dokumentation zum ESTW-Simulator als PDF
Doku PDF
Doku zip
Foto-Dokumentation zum ESTW Ribnitz / Stralsund
Doku PDF
Doku zip
